深圳市四方電氣技術有限公司自成立之初就建立了一套完善的客戶服務體系，并在“為客戶提供主動增值性服務”的核心理念指導下成立了客戶服務中心。
十年來，四方客戶服務中心不斷發展和壯大，現已建成由60多名專業人才所組成的強大客戶服務團隊。他們正以飽滿的熱情，隨時準備為合作伙伴和企業用戶提供最優質、高效的服務。
傳動產品
輸入側交流電抗器的作用是什么？？ 電路中電抗器一般有兩個作用：
用來限制電網電壓突變和操作過電壓引起的電流沖擊，平滑電源電壓中包含的尖峰脈沖，或平滑橋式整流電路換相時產生的電壓缺陷, 有效地保護變頻器和改善功率因數，它既能阻止來自電網的干擾，又能減少整流單元產生的諧波電流對電網的污染。
輸出電抗器
直流電抗器
變頻器輸出端接接觸器合適嗎？？ 通常情況下，變頻器輸出端不建議接接觸器，如果必須要接接觸器，則需要遵循以下準則：啟動，先吸合接觸器，再啟動變頻器；停機，先停止變頻器，再斷開接觸器。絕對不允許變頻器在運行狀態下，突然把接觸器切入或斷開，因為這樣會造成巨大的沖擊電流，損壞變頻器或電機，嚴重時可能導致炸機。
電動機和變頻器之間的距離較遠應采取什么措施？？ 當變頻器與電機之間的輸出線路太長，會有以下幾方面影響：1．線路壓降增大；2.線路漏電流增大；3.長線分布電容和電感方面會產生很高的dv/dt,易損壞電機。
變頻器長期不用應該注意哪些問題？？ 1、電解電容，會降低容值，甚至發生電液溢出，使印制電路板受到腐蝕。

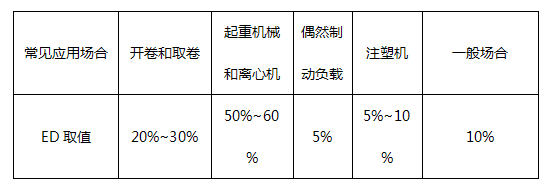

在需要快速制動的應用場合，怎樣選配制動電阻？？ 選配制動電阻需要計算電阻阻值R和功率Pr，為了在市面上買到標準的制動電阻，選型上可以適當?shù)姆糯螅醋柚当扔嬎阒颠x小，功率選大，但要考慮制動單元額定電流），計算方法如下：
在需要快速制動的應用場合，怎樣選配制動單元？？ 四方各系列變頻器內置制動單元匯總?cè)缦拢?br />
A510-4T0150H及以下功率段機型標配 V560-4T0220G/4T0300P及以下功率段機型標配
V系列面板怎么鎖定與解鎖？？ ①鎖定：通過設置應用參數F0.0.11來鎖定面板的部分或全部按鍵功能，如果參數設置為面板鎖定模式，變頻器在上電后立即鎖定面板，此時操作面板會顯示PL.LOC，代表鍵盤鎖定。
廢舊變頻器如何處理？？ 變頻器內部使用較多的電解電容以及不易降解材料，隨意丟棄會對環境造成較大污染，請不要隨意丟棄或按普通廢品處理，盡量交給專業機構回收處理。
變頻器長期停用后再次使用應注意什么？？ 變頻器若長期不用，每兩個月應通一次電以恢復濾波電容器的特性，同時檢查變頻器的其它功能。通電時應通過一個調壓變壓器逐步增大電壓，且每次通電時間應在半小時以上。
如何防止因電氣柜潮濕而引起的變頻器故障？ 盡量改善電柜周邊環境，同時對電柜內部采用防潮濕處理，比如柜體內部放置干燥劑等。
運行中機械抖動并且電流波動怎么處理？？ 1.E380系列可以調整FC.11振蕩抑制因子處理并配合調整V/F曲線。
2.V系列在V/F模式下調整F5.3.37以及V/F曲線，在矢量模式下調整閉環轉速參數。
電機聲音刺耳怎么辦？？ 1.檢查機械安裝部分，排除機械故障；
2.適當調整載波頻率，啟動噪音平滑功能。
各系列變頻器最大輸出頻率是多少？？ 線切割機E310-2S0007BX上電運行為何無法啟動？？ 觀察端子狀態d-10并檢查線路，使X1、X2、X3要和CM在閉合狀態。（F1.14=0111,）
變頻器在正常運行過程中，如何做好機器的日常檢查以延長機器的使用壽命？？ a. 檢查操作面板顯示是否正常，觀察面板顯示是否缺損、變淺或殘缺，如有異常應及時更換面板或檢修。
b. 檢查電源電壓、輸出電壓、直流母線電壓是否正常。用機械萬用表分別測量三相電源電壓，正常情況下應該平衡，電壓值在正常范圍內，單相的電源電壓也在正常范圍內。若U/V/W三相不平衡或輸出電壓偏低，應停機檢修變頻器。直流電壓值過低（與監控值D-4/d0.007對比）,,也需檢查修理。
c. 檢查輸入輸出電纜是否發熱、變形、燒壞，如有此情況，通常是接線端子松動，需扭緊，或停機更換導線。
d. 檢查風扇運轉是否正常，如不正常應停機后清理或更換之。
e. 檢查散熱器溫度是否正常（可用紅外線測溫儀測量）。如不正常，若是環境溫度過高，應采取措施降低環境溫度；若是風扇使用年限已到、堆積塵埃油污，致使散熱器溫度升高，則應清理或更換。
f. 檢查變頻器是否有振動現象。可用長柄螺絲刀一頭觸變頻器，耳朵貼緊螺絲刀柄，可發現輕微的振動現象。該種現象通常是由機械振動引起的共鳴，會引起電子器件的機械損傷。可增加橡膠墊來減少或消除振動，或在確保精度準確的前提下，通過調整參數，避開機械共振點。
g. 檢查變頻器在運行過程中有無異味。
V560如何實現電機停機定位？？ 根據設備情況選擇編碼器和PG卡（數控機床選用5V編碼器和PG信號分離卡PGV-C001；其他設備一般采用12V編碼器和PG標準卡PGV-C000），進行電機參數測定，實現變頻器閉環矢量控制，再設定參數Fb.2.20為3，最后根據要求設定停機角度Fb.2.45。
V系列變頻器如何實現電機參數測定？？ 設定參數F0.0.09為0000、F0.3.33為0，查看電機銘牌參數并輸入到參數F2.0.00至F2.0.04，設定參數F2.2.53為1，按ESC按鍵退出，按FWD按鍵即開始電機參數測定， 測定時變頻器面板第一行顯示0變?yōu)?.0，等再顯示0的時候即測定完成。
使用E380/V350/V560變頻器外接電位器只能運行到25HZ?？ E380把控制板右下角的JP1短接片把2和3針短接。V系列變頻器把控制板右下角的JP3開關撥到下方。
如何測試變頻器模塊是否損壞？？ 將數字萬用表打到二極管檔上，紅筆接P-，黑筆測量R、 S、T、U、V、W。
黑筆接P+，紅筆測量R、S、T、U、V、W。測量的三相輸入、輸出的數值是否一致并在400-500之間，是即正常，不是即不正常。
雕刻機上變頻器如何接正版卡和盜版卡？？ 以E550變頻器為例：
1.正版卡：控制卡啟動信號接在X1和CM端子上，速度信號接在AI和GND端子上。
2.盜版卡：高中低速度信號接在X2、X3、X4和CM端子上，再把CM和X1端子短接。
V系列，面板操作時，主顯示欄出現“PL.LoC”是什么意思？？ 出現“PL.LoC”是提示用戶“操作面板鎖定”，是因為客戶設置了變頻器鍵盤鎖定參數“F0.0.11”導致，用戶可以通過以下操作步驟自行解鎖：
a)按“OK”并保持
b)在5秒內順次點擊“<”“>”兩遍，則面板暫時解鎖5分鐘
c)將參數F0.0.11=0000，則鍵盤永久解鎖。
制動電阻和直流電抗器接在什么位置？？
大功率變頻器（E380-4T0150、V560-4T0220以上）沒有內置制動單元，因此制動電阻無法接到變頻器功率端子上，只能外接在制動單元P和PB端子。
伺服運動控制
已知伺服電機的額定扭矩Tn（N.m）及額定轉速n（r/min），如何計算其額定功率Pn（KW）？？ 伺服電機的額定功率Pn=（額定轉矩Tn×額定轉速n）÷9550
例如：CM105-80T24030A1CN-1型號伺服電機的額定扭矩為2.4N.m，額定轉速為3000r/min，則該型號伺服電機的額定功率Pn=（2.4×3000）÷9550≈0.75KW。
CA100伺服驅動器位置模式下的指令脈沖形態有哪幾種？允許指令脈沖的最高頻率是多少？？ 指令脈沖形態一共有三種：
① 脈沖+方向；
② 正轉/反轉脈沖；
③ 正交脈沖。
允許指令脈沖的最高頻率：
CA100伺服系統可提供哪些線纜?？ 我司提供五類伺服線纜給伺服用戶選擇，通用線材類是伺服接線必須使用的，選配線材類由用戶參考需求自由選擇；
通用線材類：
① 電機動力線：可選3/5/10米；
② 電機編碼器線：可選3/5/10米；
③ 端子輸入輸出線：可選1/2/3米，可選標準接頭或者單側散拉接頭；
選配線材類：
④ 通信電纜：與上位機通信時選擇，可選3米PC接頭或3米PLC接頭的線纜；
⑤ 模擬量輸出線：需要接模擬量輸出時選擇，可選1米長線纜；
CA100伺服驅動器怎么選型?？ 可以按照如下幾個要素來選型：
① 選擇合適尺寸的安裝法蘭和軸伸，CM系列伺服電機目前共有60mm,80mm,110mm,130mm四款常用規格法蘭可選；
② 額定轉速，CM系列伺服電機有1500rpm,2000 rpm,2500 rpm,3000 rpm四種轉速可選；
③ 額定扭矩，單位牛米N.w；
④ 編碼器分辨率，可選2500線或者絕對式17bit編碼器。
用戶根據這幾個要素確定對應的伺服電機型號，再查找對應的伺服驅動器型號即可，驅動器和電機的型號對照表請查閱CA100簡易說明書附錄1部分。
CA100伺服驅動器有哪幾種控制方式？？ 有三種控制方式：位置控制、速度控制、轉矩控制。
工業控制產品
使用EP1系列PLC控制CS系列步進電機應注意哪些問題？？ 控制步進電機應注意以下幾點：
① 必須選擇EP1系列晶體管輸出形式的PLC，如EP1-M1614TA。
② EP1系列的高速脈沖輸出口為Y0和Y1。PLC控制步進電機時，可選擇脈沖加方向控制方式，最多可以控制兩軸（兩臺步進）。控制回路接線示意圖：
Y0輸出高速脈沖，Y2控制方向，Y3控制使能；使用PLC的24V電源，無需加電阻限流。
為了更加快速的解決您的技術問題，請您查閱頂部‘常見問題’。如果您的問題仍然無法解決，請您填寫以下《技術支持申請表》，*為必填項。
并保持，在5秒內順次點擊
按鍵兩遍，則面板鎖定暫時解除5分鐘，若5分鐘內無按鍵輸入，則面板自動恢復鎖定。
